Proteus

Proteusは、回路基板の構築・検証支援のために開発されたWindows用の強力なプログラムです。こちらには直感的なグラフィカル・インターフェースを備えており、PCB設計の作成とテストに必要なすべての機器やコマンドが付いています。ただ、本ソフトウェアは、関連する力学に理解が深い上級ユーザー向けのソフトウェアです。

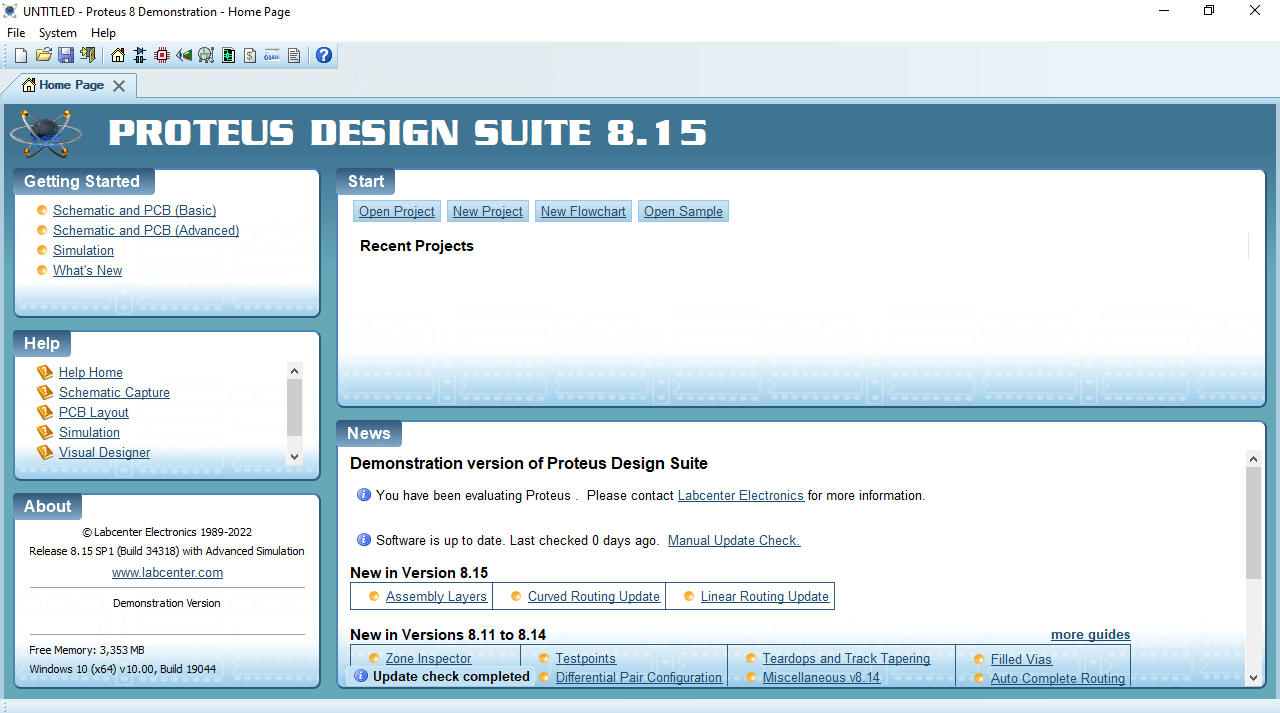

サンプルを見る

まず手始めに、プリセットされているサンプルの一つをロードしましょう。そうすることで、本ユーティリティがどのような用途に使われるのか、またスキーマ設計の観点からどの程度詳細であるかを確認することができます。

インタラクティブなシミュレーション

本アプリケーションなら、ボード上のすべての要素のプロパティを表示・編集することができるインタラクティブなシミュレーションを開始することができます。またこちらでは、各項目をカスタマイズすることができます。いくつかの表示オプションを試して、ワークフローの効率化が可能です。

追加機能

こちらには、すべてのデバイスとその接続を確認できる回路図キャプチャモードの他に、ソースコード機能がございます。こちらのタブでは、読み込んだプロジェクトの各要素へ、最も基本的な修正を加えることができます。

本ソフトウェアでは、グラフの編集・シミュレーション・検証・エクスポートが可能です。また、プロジェクト全体のデバッグを行うこともできます。加えて、編集したテンプレートはさまざまな形式で保存可能です。また、PCB ArtistやPCB Wizardといったツールもご活用いただけます。
