Electronic Workbench

Electronic Workbenchは、電気回路の設計を支援するために開発されたWindows用のプログラムです。本ソフトウェアの配布はとても古く、長い間アップデートを受けることができませんでした。しかしながらこちらは、電子技術者や工学部の学生にとって信頼できる選択肢であることに変わりはありません。本ツールを使用する主なメリットは、物理的なアセンブリなしで回路の動作をシミュレートできる点にあります。

プロジェクトの作成

本ユーティリティをお使いいただけば、アナログとデジタル双方の電気回路を含むプロジェクトの作成が可能です。これを行うために、ライブラリにアクセスして必要なコンポーネントをワークスペースにドラッグする機能がついています。すべてのモジュールがカテゴリー別に分類されています。一覧を種類ごとに並べ替えたり、ホットキーを使って各カテゴリーに素早くアクセスすることができます。そのボタンはデザイン上部に表示されています。

複数のプロジェクトに携わる

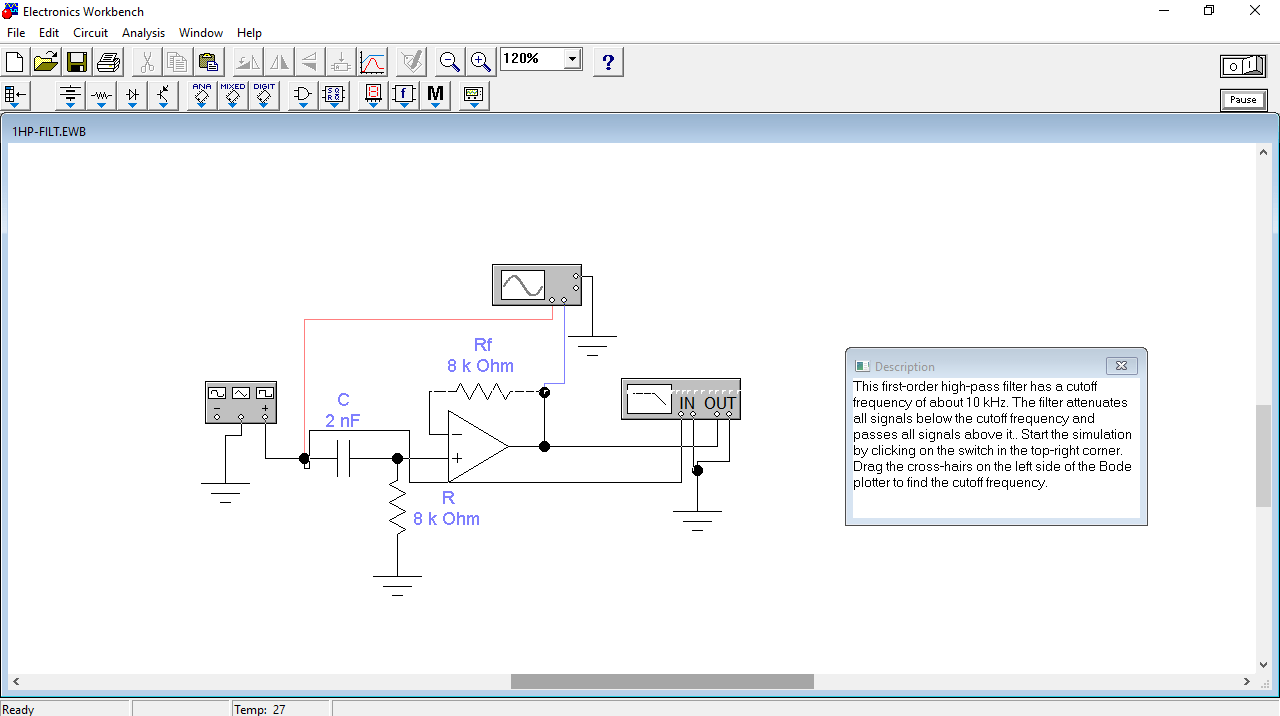

本アプリケーションのグラフィカルユーザーインターフェースは、簡単に操作可能です。こちらでは、メインウインドウから複数のプロジェクトを開いて順番を好きなように切り替えたり、さまざまなコンポーネントを追加したりすることができます。個々のパーツのパラメータを指定したい場合は、専用のウィンドウをお使いいただけます。本プログラムにはまた、エレメントテンプレートがプリセットされています。

シミュレーション

シミュレーションモードを開始するには、メインウインドウの右上隅にある特別なトグルスイッチを切り替える必要があります。プロセスを停止する場合は、タンブラーの下にある「一時停止」ボタンをクリックしてください。加えて、LiveWireやCADe SIMUのようなツールでも同様の機能をご利用いただけます。
