LTspice
С помощью приложения можно создавать электрические цепи. Есть возможность симулировать работу приборов и осуществлять замеры, а также проверять целостность схем.
О программе LTspice
LTspice – приложение для Windows, представляющее собой симулятор аналоговых электронных схем. Программа позволяет моделировать работу приборов, анализировать форму выходного сигнала и рассчитывать параметры элементов. Как и Qucs, данная утилита широко используется при проектировании интегральных схем, а также с целью проверки их целостности.
Конструктор
После запуска программы пользователю будет доступна рабочая область, на которую нужно перетаскивать элементы и добавлять связи между ними. Доступен встроенный каталог компонентов, содержащий транзисторы, резисторы, конденсаторы, диоды, катушки индуктивности и другие базовые составляющие. Кроме того, есть возможность создавать свои устройства.
Утилита позволяет редактировать параметры составных частей схемы. Также пользователи могут добавлять комментарии и подписи. Поддерживается функция экспорта списка соединений в программу для компоновки печатных плат.
Моделирование

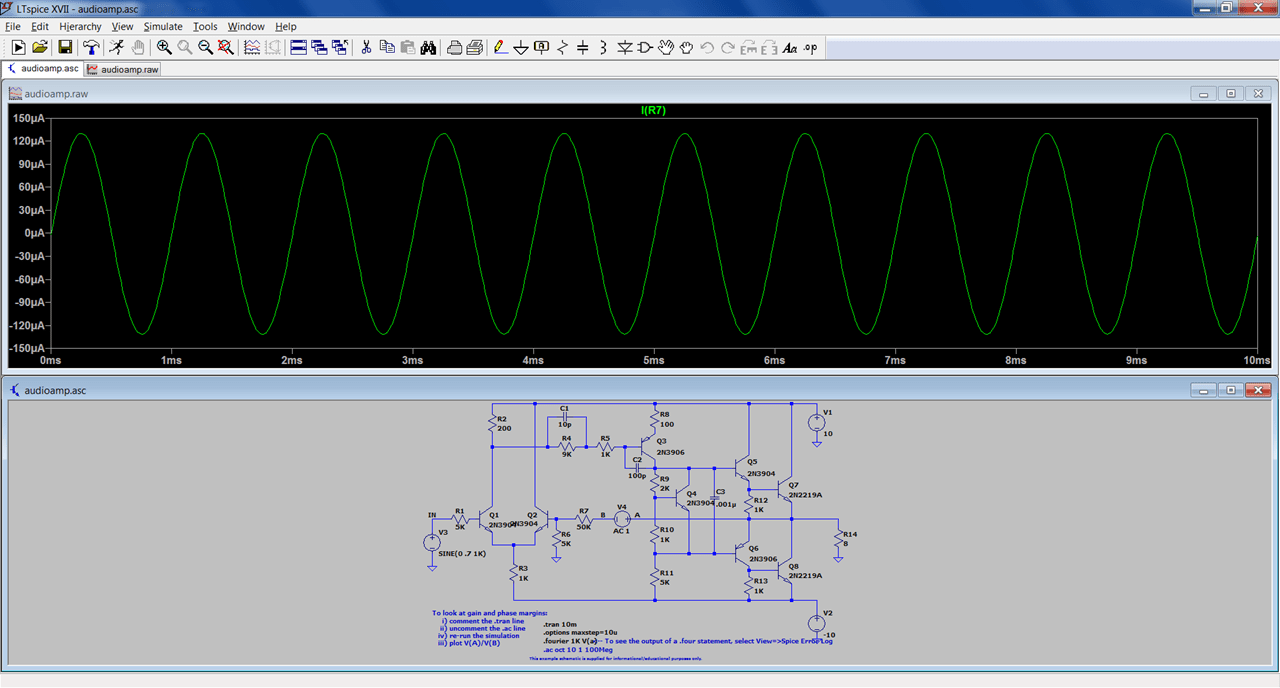

Приложение содержит симулятор работы электрических схем и цепей. Есть возможность вывести на экран форму сигнала. Доступны инструменты для линейного анализа и расчета параметров тока.
Программа позволяет проверить работу элементов питания в различных режимах. Кроме того, можно сохранить результаты симуляции в файл.
Особенности
- приложение распространяется бесплатно;
- утилита представляет собой инструмент для моделирования работы электрических съем;
- есть возможность воспользоваться готовой библиотекой элементов или добавить собственные компоненты;
- доступен симулятор работы приборов;
- пользователи могут рассчитать тепловыделение компонентов;
- программа совместима с актуальными версиями Windows.
