FluidSIM

FluidSIM – приложение для Windows, представляющее собой редактор электрических схем. Утилита будет полезна инженерам, а также студентам технических специальностей. С помощью программы можно симулировать работу реального оборудования и передавать управляющие сигналы.

Схемы

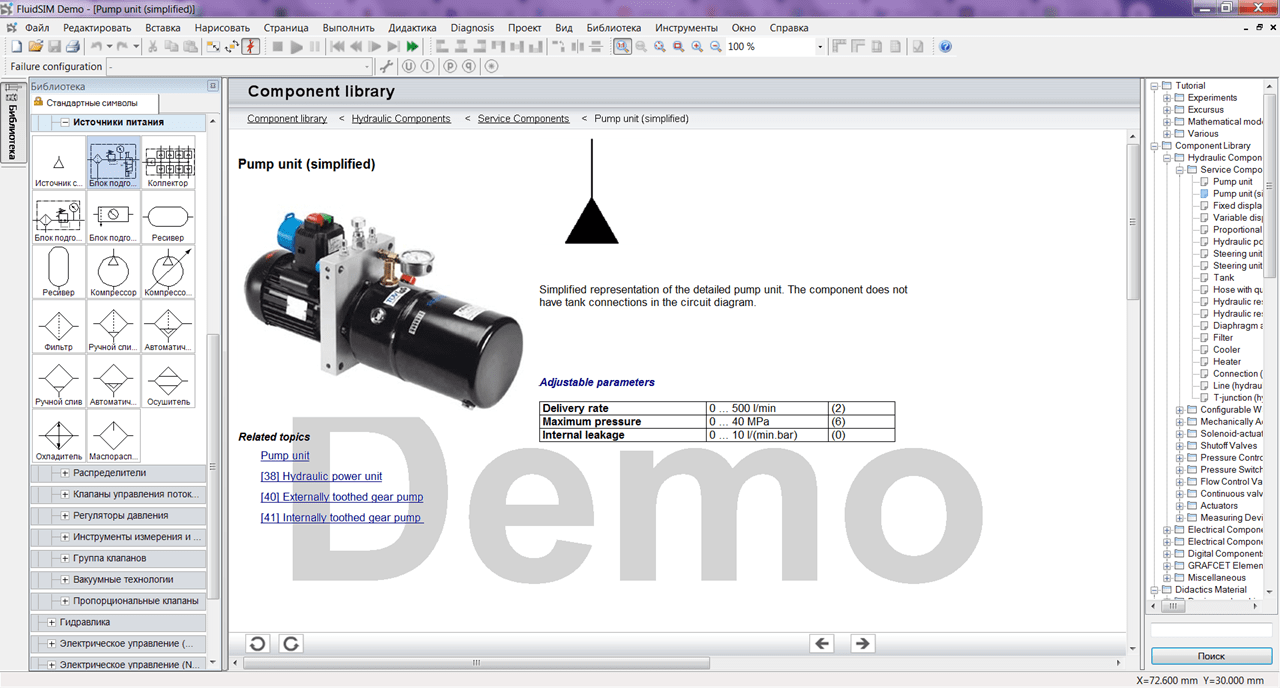

Работа с приложением осуществляется в режиме конструктора. Необходимо выбирать элементы из каталога и перетаскивать их на рабочую область. Для удобства поиска все компоненты сгруппированы в соответствии с категорией. Библиотека содержит разные типы приводов, источников питания, клапанов, распределителей, регуляторов давления, переключателей, контроллеров и так далее.

Есть возможность соединять компоненты друг с другом, а также вставлять подписи и изображения. Также утилита содержит подборку обучающих материалов и презентаций.

Моделирование

С помощью программы пользователи могут подключать виртуальные измерительные приборы для отображения различных показателей. В отличие от реальных устройств, они не влияют на работу схемы. Для доступа к показаниям нужно использовать панель инструментов диагностики.

Приложение позволяет моделировать электрические сигналы с частотой до 100 килогерц. Кроме того, есть возможность выявлять отказы и неисправности оборудования.
