KiCad

KiCad – приложение для Windows, представляющее собой редактор электрических схем. Утилита также используется для моделирования печатных плат. Доступны инструменты для визуализации макетов и создания трехмерных объектов. Программа содержит встроенную библиотеку компонентов.

Проектирование

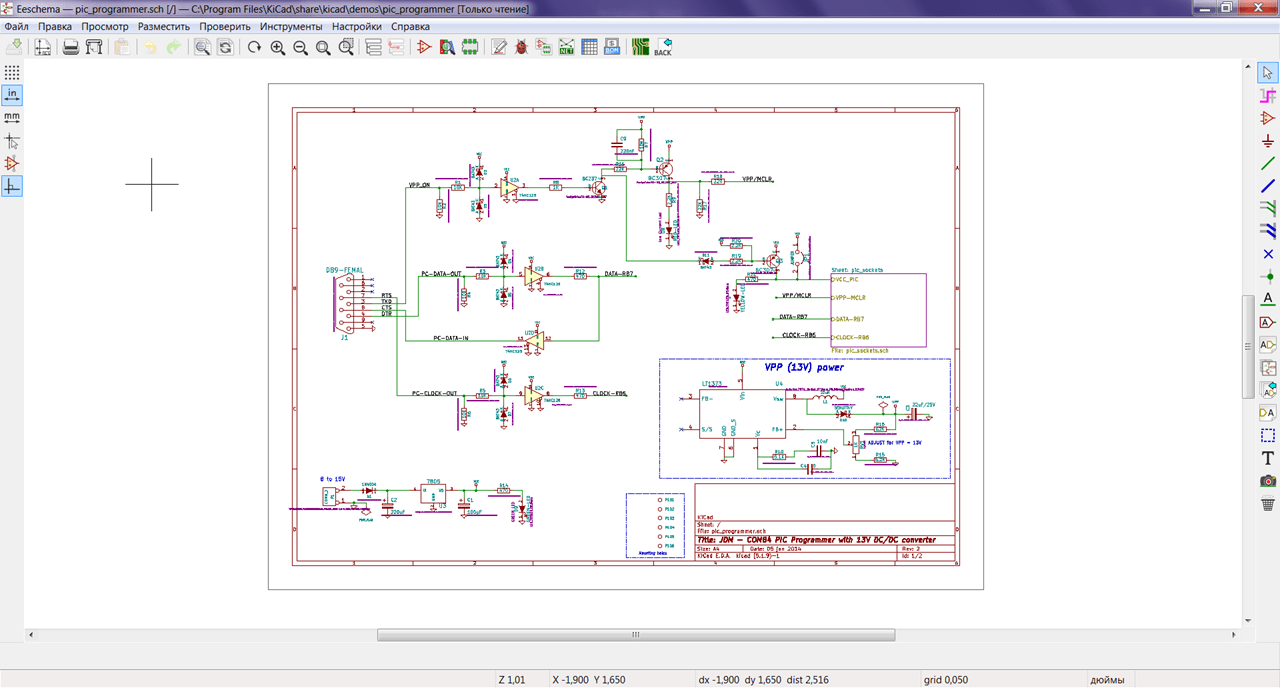

После запуска программы пользователи могут создать новую схему с нуля или на основе шаблона. Утилита содержит встроенный менеджер управления проектами, который отображается в левой части главного окна.

Работа с редактором электрических схем и печатных плат осуществляется в режиме конструктора. Следует выбирать нужные элементы из каталога и перетаскивать их на рабочую область. В состав приложения также входит инструмент для изменения свойств стандартных компонентов. Кроме того, есть возможность создавать собственные детали.

Моделирование

С помощью утилиты пользователи могут создавать наглядные трехмерные макеты печатных плат. Программа позволяет включить графическое ускорения для повышения скорости обработки данных.

Проверка и печать

Доступна функция проверки соответствия схемы электрическим правилам. Есть возможность экспортировать технологические файлы, предназначенные для создания печатных плат.
