AutoCAD

AutoCAD – приложение для Windows, представляющее собой систему автоматизированного проектирования. Программа широко используется в архитектуре, машиностроении, строительстве и других отраслях промышленности. Поддерживается механизм внешних ссылок, позволяющий разделить чертеж на несколько отдельных файлов.

Рабочая область

При разработке приложения использовалась концепция электронного кульмана. По аналогии с чертежным прибором, данная утилита позволяет использовать инструменты для рисования. Также есть возможность вставлять подписи и изображения.

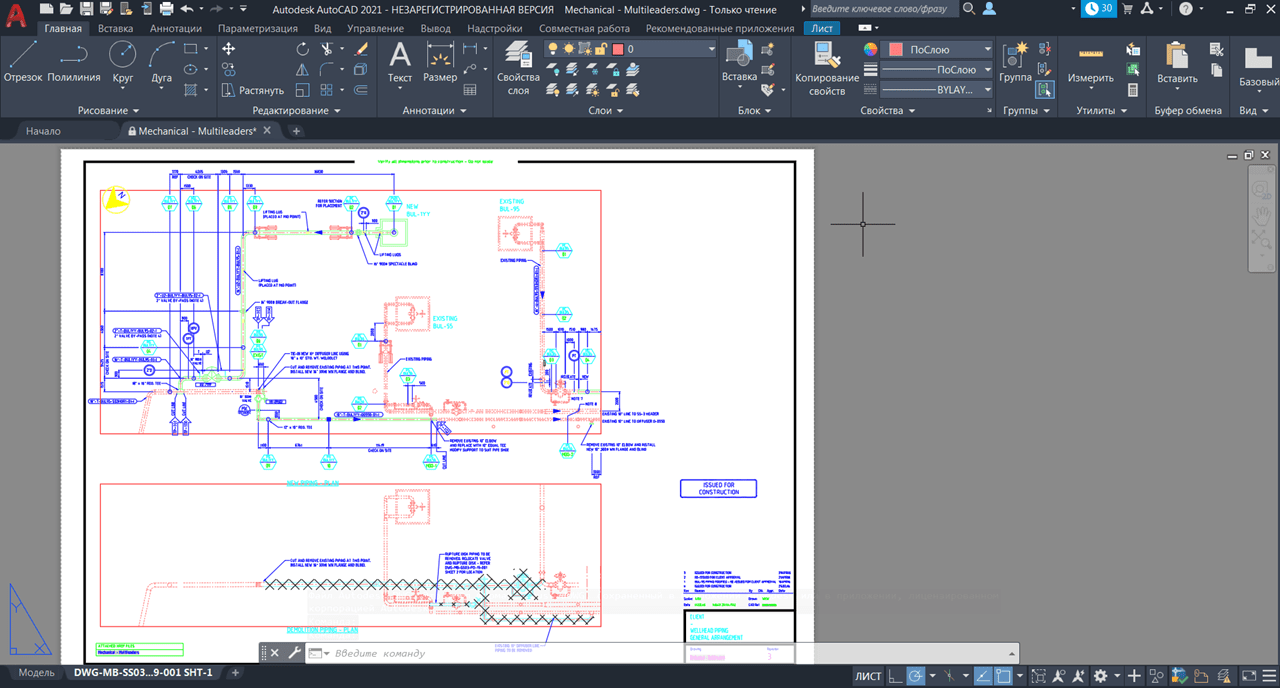

В верхней части главного окна расположено несколько вкладок с элементами управления. Пользователи могут выбрать размер полей, масштаб и другие параметры. Поддерживается функция сравнения двух чертежей с целью поиска отличий и изменений.

Разработка

Программа позволяет создавать двумерные схемы и трехмерные модели. Все объекты составляются из элементарных графических примитивов. Также реализована поддержка параметрического черчения.

При разработке 3D чертежей можно использовать твердотельный, поверхностный и полигональный метод моделирования. Система рендеринга metal ray обеспечивает высококачественную визуализацию объектов. Есть возможность подключить 3D принтер и отправить модель на печать.
