Graphite

Graphite – приложение для Windows, представляющее собой систему автоматизированного проектирования. Утилита предназначена для инженеров и конструкторов. С ее помощью можно создавать двумерные чертежи или трехмерные модели любой сложности. Есть возможность экспортировать проекты для просмотра в A9CAD и других аналогичных системах.

Редактирование

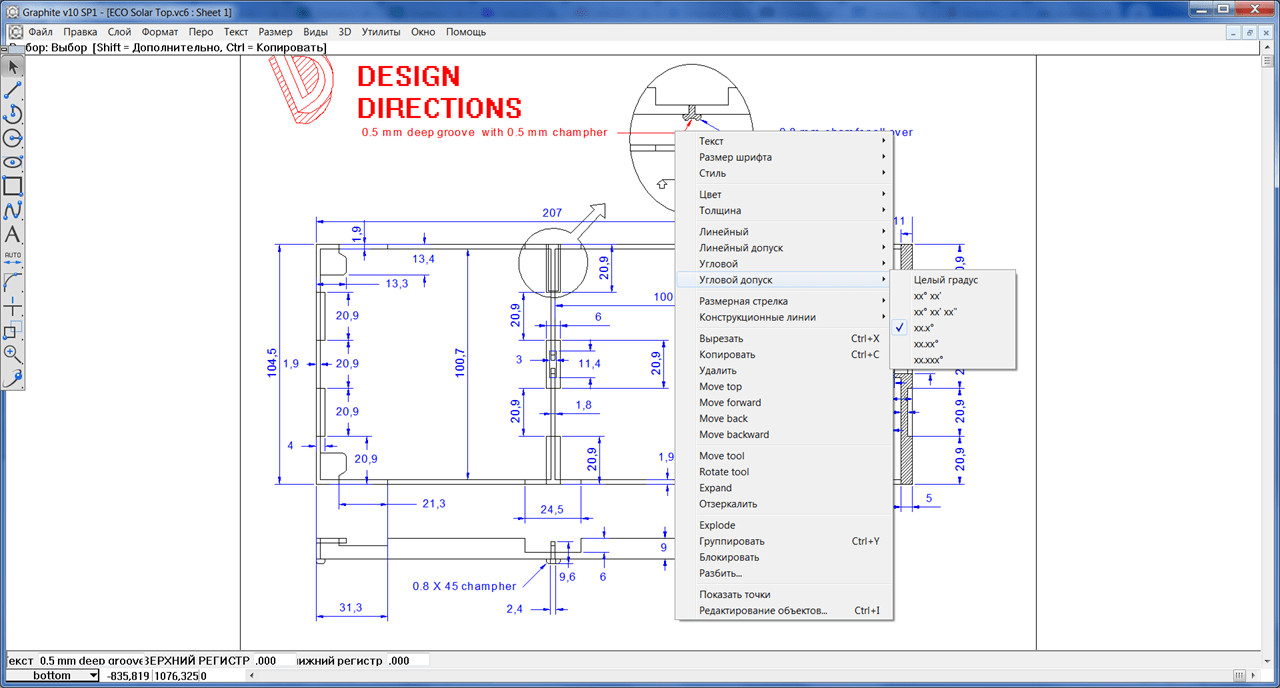

После запуска программы необходимо выбрать существующий или создать новый проект. В левой части главного окна расположена панель инструментов для рисования. С ее помощью можно добавлять линии, дуги, а также геометрические фигуры, в том числе квадрат, эллипс, окружность и другие.

Поддерживается функция добавления подписей и комментариев. Приложение позволяет менять масштаб и проекцию для удобства просмотра. Кроме того, доступен инструмент для автоматического определения расстояний, радиусов и других размеров.

Модели

Утилита содержит встроенную библиотеку готовых объектов, которые можно использовать в процессе проектирования. Есть возможность создавать собственные шаблоны.

Экспорт

По окончании разработки программа позволяет экспортировать проект в формате DWG, DFX, EPS, PS и других. Также можно сохранить чертеж в виде изображения с расширением TIFF, JPRG, или PNG. Поддерживается функция конвертации схем в многостраничные PDF документы.
