EAGLE

EAGLE – приложение для Windows, представляющее собой редактор принципиальных электрических схем и печатных плат. Как и Sprint Layout, данная утилита содержит большую элементную базу и встроенный каталог компонентов. Пользователи могут проектировать свои детали и экспортировать файлы в формате Gerber.

Новая схема

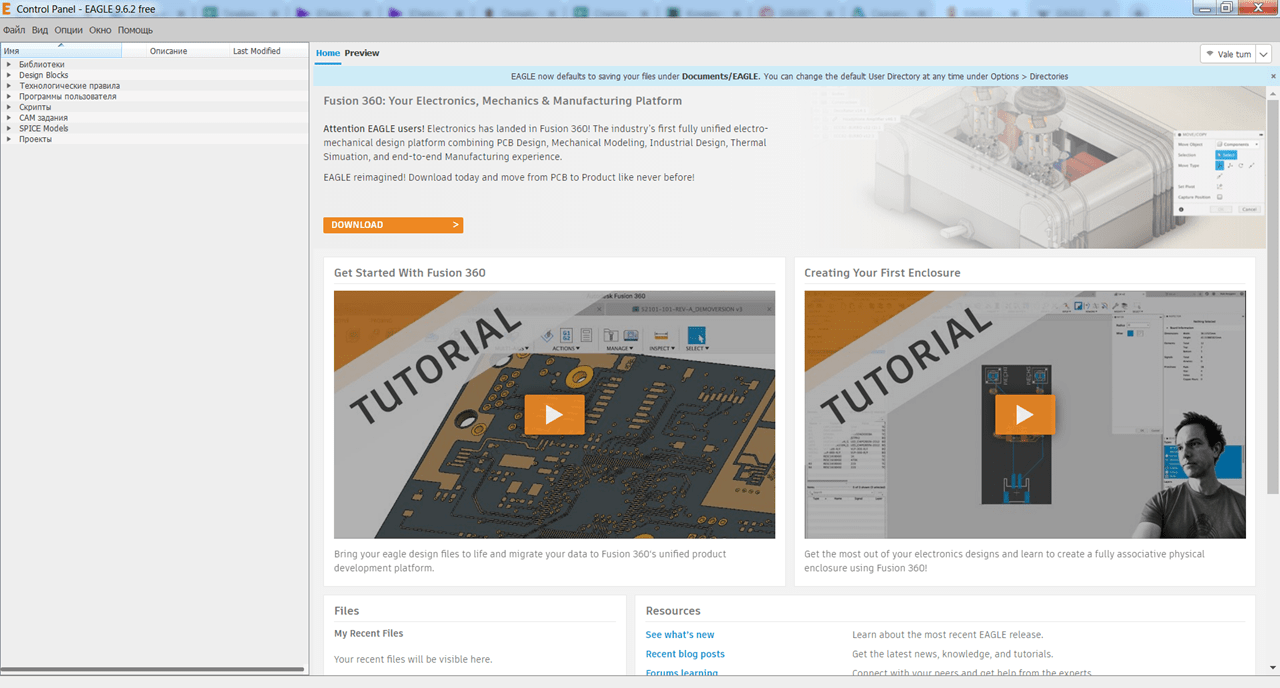

После запуска программы пользователи следует открыть существующую или создать новую рабочую область. Далее следует добавить компоненты и настроить связи между ними. Поддерживается функция автоматического расчета размеров деталей.

Встроенный редактор электрических схем позволяет проверять их работоспособность при помощи системы моделирования SPICE. Также есть возможность создавать модульные блоки, которые часто используются в проектах.

После завершения редактирования пользователи могут проверить схему на наличие ошибок. Это поможет оперативно выявить недостатки и исправить их перед сохранением проекта.

Печатные платы

Программа позволяет проектировать многослойные печатные платы и создавать макеты. Стоит отметить, что в бесплатной версии существует ограничение на размер рабочей области и количество слоев.

Есть возможность задавать свои правила разработки. Кроме того, доступна функция создания 3D моделей.
