Симулятор токарного станка с ЧПУ

Симулятор токарного станка с ЧПУ – приложение для Windows, представляющее собой эмулятор работы оборудования. Программа предназначена для специалистов машиностроительного профиля в области наладки и программирования станков с числовым программным управлением. Есть бесплатная версия с ограниченным набором функций.

Объект моделирования

Приложение имитирует работу токарного станка ТС1625ФЗ производства завода АО «СтанкоМашКомплекс». Обработка деталей выполняется по двум координатам в горизонтальной плоскости. В качестве инструментов используются сборные токарные сверла и резцы различных конфигураций.

Создание проекта

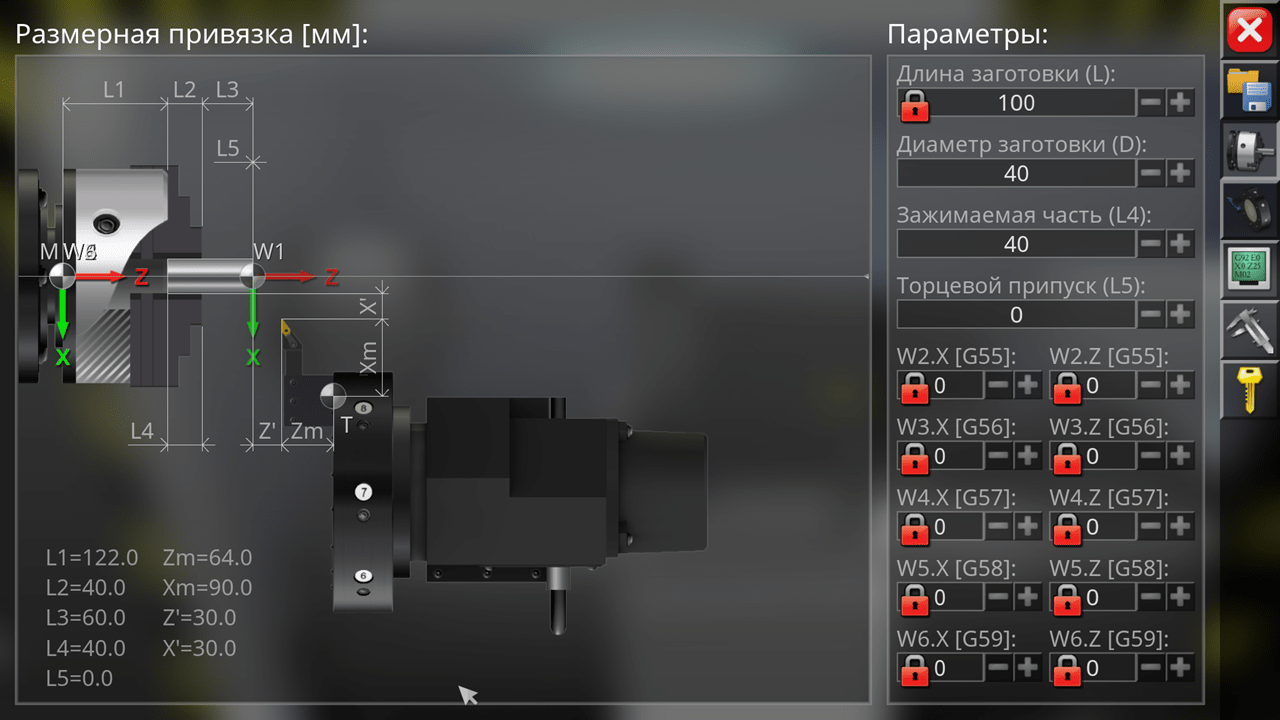

Следует распаковать архив с помощью 7-Zip или WinRAR и запустить установочный файл. Перед началом работы с приложением необходимо выбрать тип и параметры обрабатываемой детали. С помощью редактора кода можно создать программу для управления станком. Поддерживаются следующие виды операций:

• нарезание резьбы с постоянным или переменным шагом;
• перемещение резца по прямой линии с постоянной или переменной скоростью;
• движение рабочей части по кругу;
• коррекция радиуса режущей кромки;
• обработка наружного и внутреннего диаметра детали;
• установка частоты вращения шпинделя;
• подача смазочной жидкости.

Приложение позволяет создавать программы, содержащие до 999 строк кода. После запуска симуляции работы станка можно следить за процессом обработки детали с нескольких ракурсов. Симулятор анализирует введенные команды и выводит на экран сообщение, если в тексте была допущена ошибка.
