Схемопостроитель

Схемопостроитель – приложение для Windows, позволяющее разрабатывать принципиальные электрические схемы различных устройств. В отличие от Qucs, данная утилита имеет простой интерфейс и минимальный набор необходимых инструментов. Программа рассчитана на использование студентами, преподавателями технических учебных заведений и научными работниками.

Элементы

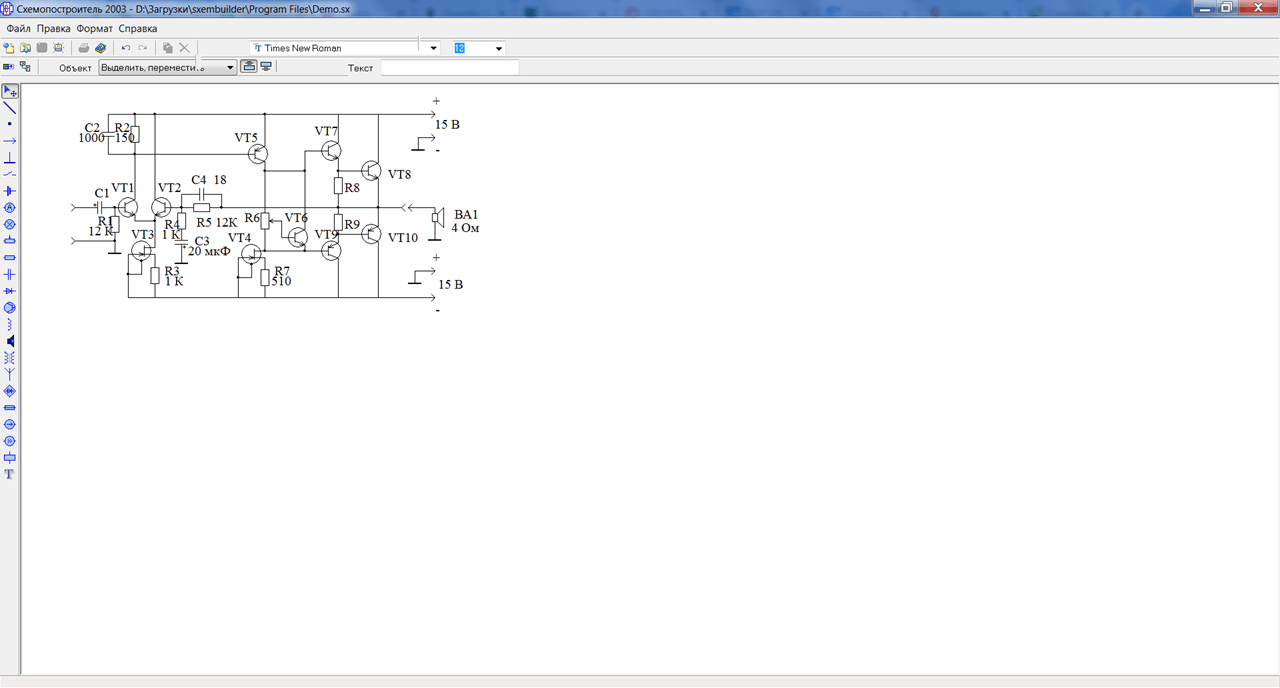

Работа с приложением осуществляется в режиме конструктора. В левой части главного окна расположен список компонентов принципиальных схем. В него входят:

• резисторы;
• конденсаторы;
• катушки индуктивности;
• переключатели;
• источники питания;
• измерительные приборы;
• лампы накаливания;
• диоды и стабилитроны;
• транзисторы;
• громкоговорители;
• и другие.

Для добавления элемента необходимо выделить его и перетащить на рабочую область. Также есть возможность обозначить на схеме узлы и соединительные линии. Утилита позволяет копировать компоненты в буфер обмена.

Поддерживается функция добавления подписей и условных обозначений. Можно выбрать шрифт и размер букв.

Сохранение

Программа позволяет сохранить проект в качестве черновика или рисунка с расширением BMP. Стоит отметить, что данная функция доступна только в платной версии утилиты. Есть возможность отправить схему на печать.
